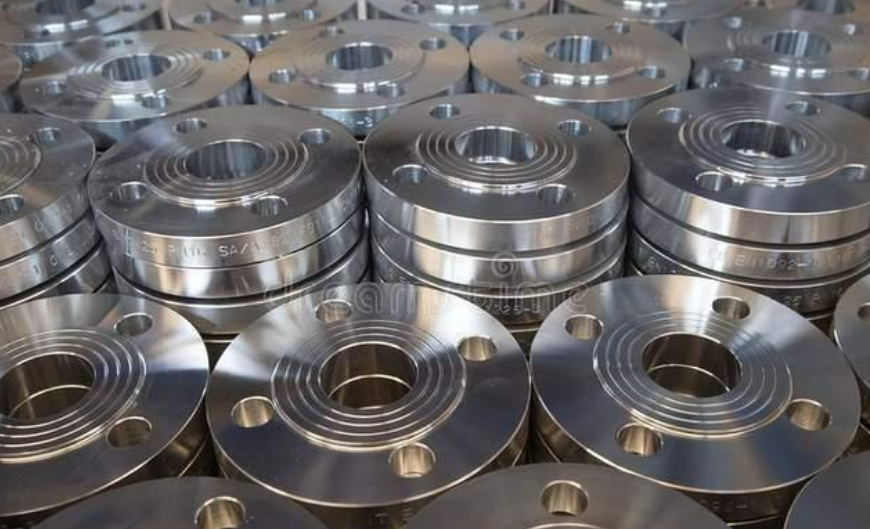

GB/T9124.1—2019钢制管法兰PN 系列引言—法兰类型分为2项标准

GB/T9112~9124—2010系列标准主要按照法兰类型的不同分为13项标准,修订后根据法兰公称压力系列整合为2项标准,即:

·GB/T9124.1—2019《钢制管法兰 第1部分:PN系列》

·GB/T9124.2—2019《钢制管法兰 第2部分:Class系列》。

ISO7005-1:2011《管法兰 第1部分:工业和一般用途管道系统用钢法兰》规定了钢制管法兰的术语和定义、采购规格书、工艺、压力限定、材料、使用时注意事项、其他注意事项、安装指南、采购方规定信息等技术内容,与ISO7005-1:1992相比,ISO7005-1:2011不再规定详细的技术参数,而要求在尺寸、材料、温度额定值等内容上直接引用欧洲标准化委员会标准EN1092-1《法兰及其连接 管道、阀门、管配件及附件用圆形法兰,PN 标识 第1部分:钢制法兰》、美国机械工程师协会标准ASMEB16.5《管法兰和法兰管件(NPS1/2~NPS24)》和ASMEB16.47《大直径钢制管法兰(NPS26~NPS60)》。

本部分规定的法兰尺寸与EN1092-1:2018保持互换,技术要求基本一致,与EN1092-1:2018的主要区别如下:

———本部分的编写格式与EN1092-1:2018不同;

———根据我国用户的使用要求,法兰的公称尺寸范围做了适当的扩充,例如:增加了公称压力范围为PN160~PN400的DN20和DN32两个规格的法兰尺寸;

———根据我国用户的使用要求,本部分增加了环连接面法兰的形式和尺寸;

———补充了带颈承插焊法兰的型式和尺寸;

———EN1092-1:2018的钢管外径只有一个系列,本部分的钢管外径有两个系列,其中系列Ⅰ的DN10~DN2400钢管外径与EN1092-1:2018的钢管外径基本相同,但DN65和DN125有差异,系列Ⅱ的DN2600~DN4000钢管外径与EN1092-1:2018的钢管外径相同;

———法兰材料与EN1092-1:2018不同,本部分采用我国牌号的法兰材料,并参照EN1092-1:2018确定了我国材料的压力-温度额定值;

———增加了法兰的订货合同数据;

———增加了管表号及钢管壁厚;

———增加了本部分与EN1092-1法兰类型代号及密封面代号的对应关系。
