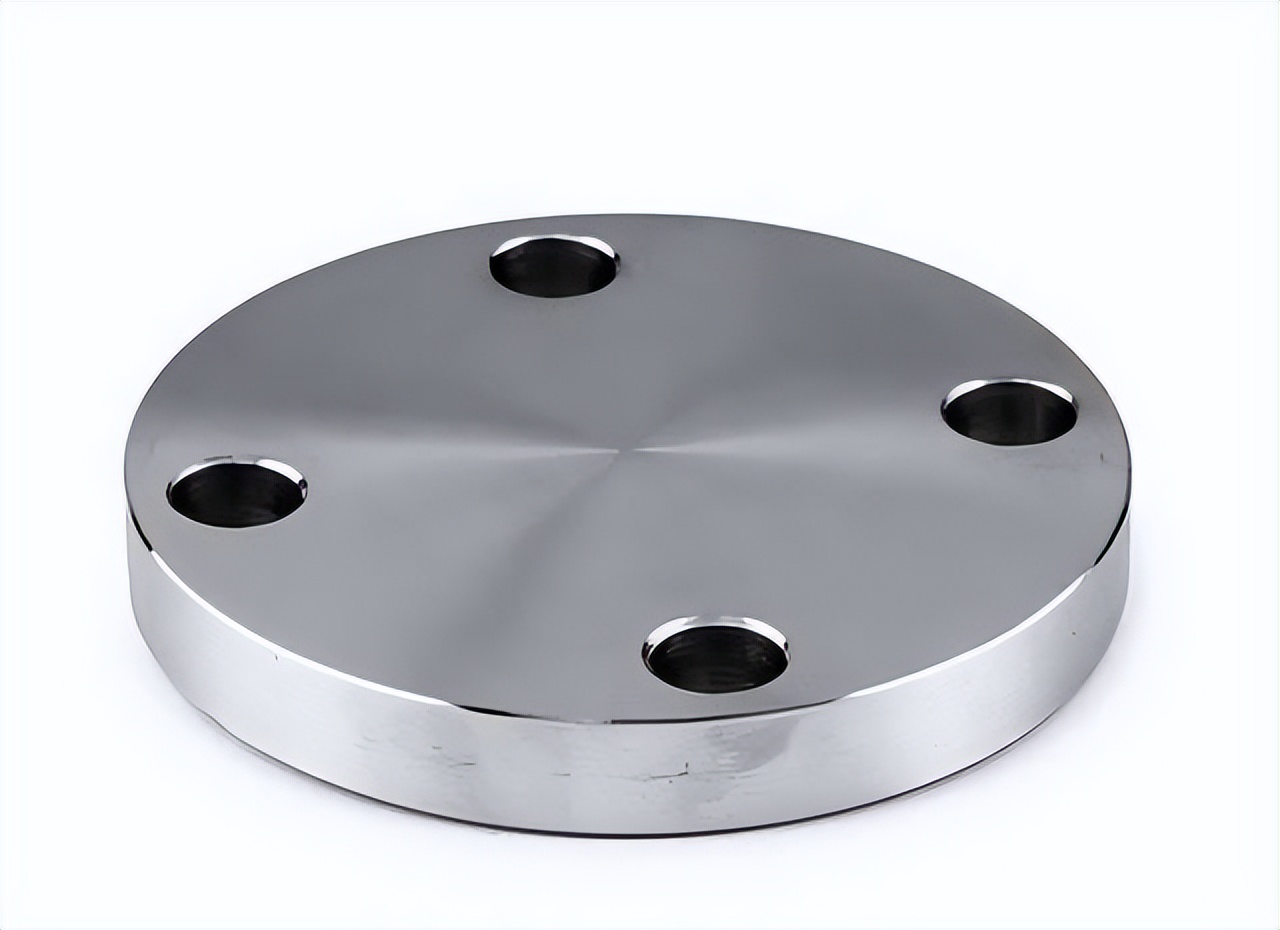

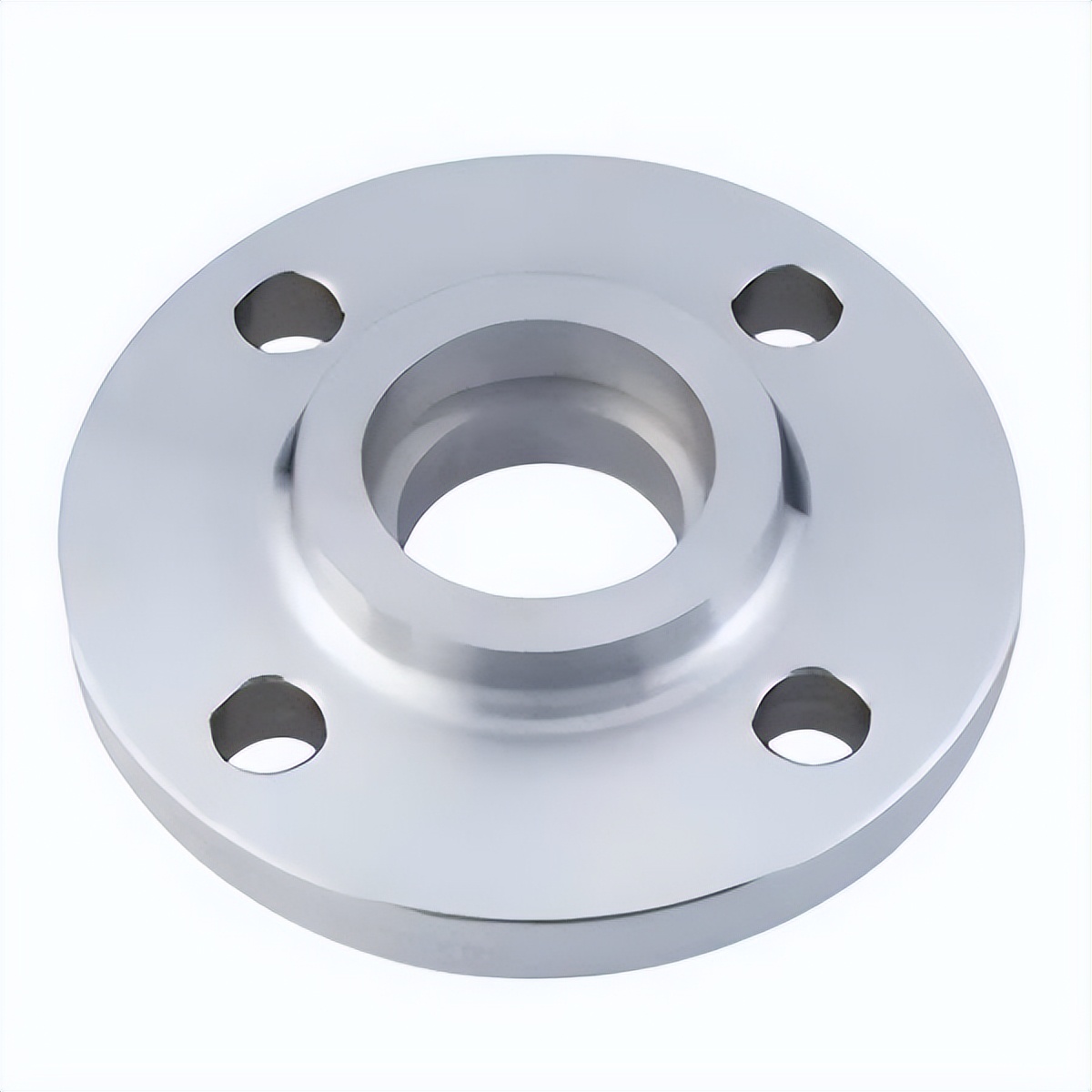

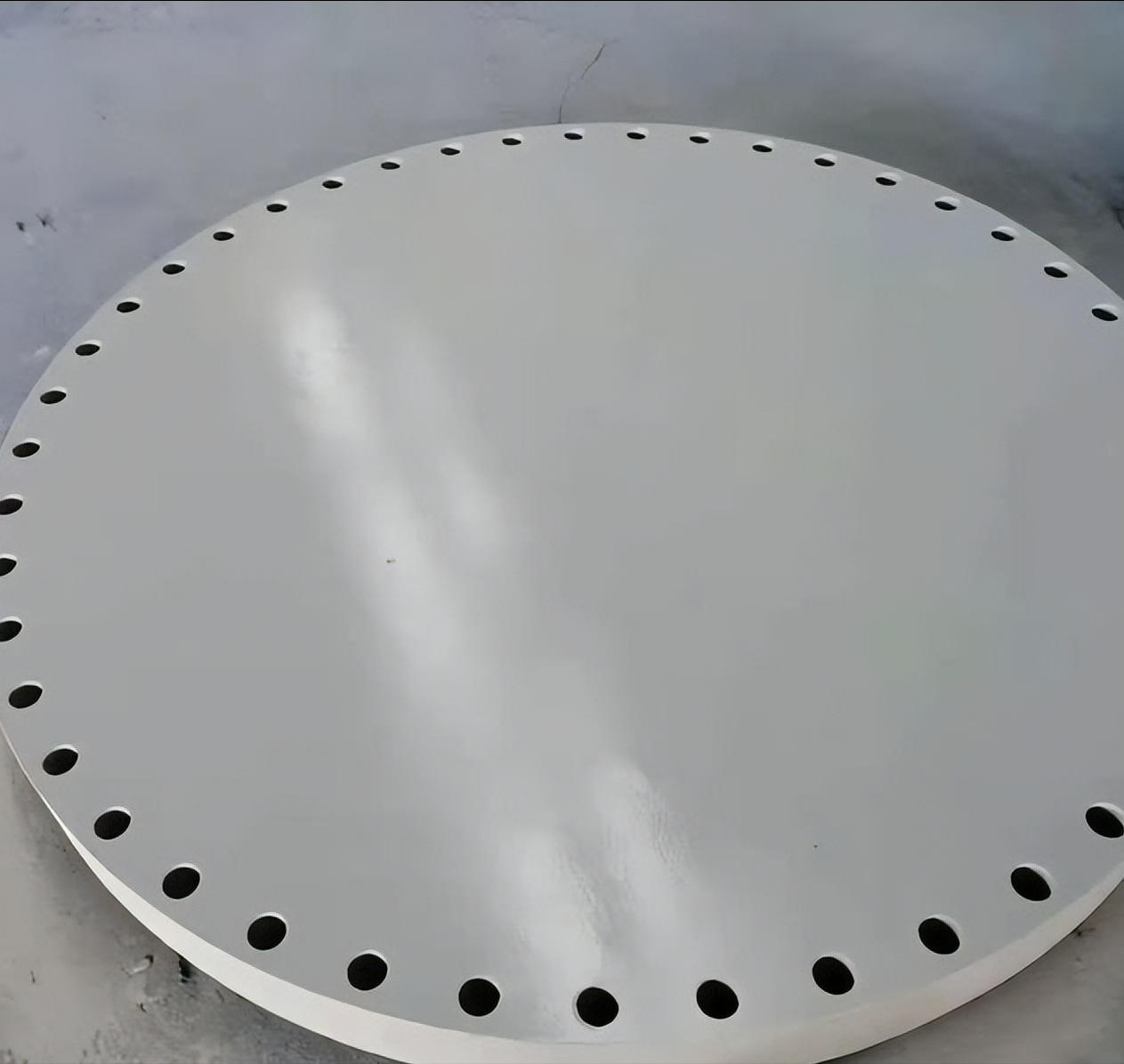

GB/T9124.1—2019钢制管法兰PN系列类型与参数：公称压力公称尺寸

3 类型与参数

3.1 公称压力

3.1.1 公称压力的定义见GB/T1048。

3.1.2 本部分规定了公称压力用PN 标识的如下12个压力等级:

PN2.5、PN6、PN10、PN16、PN25、PN40、PN63、PN100、PN160、PN250、PN320、PN400。

3.2 公称尺寸

3.2.1 公称尺寸的定义见GB/T1047。

3.2.2 本部分规定了公称尺寸用DN 标识的如下39个规格:

DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、

DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、DN1200、

DN1400、DN1600、DN1800、DN2000、DN2200、DN2400、DN2600、DN2800、DN3000、DN3200、DN3400、

DN3600、DN3800、DN4000。

3.3 钢管外径

本部分适用的钢管外径为Ⅰ、Ⅱ两个系列。PN2.5~PN160管法兰的公称尺寸和钢管外径应符合

表1的规定,PN250~PN400管法兰的公称尺寸和钢管外径应符合表2的规定。

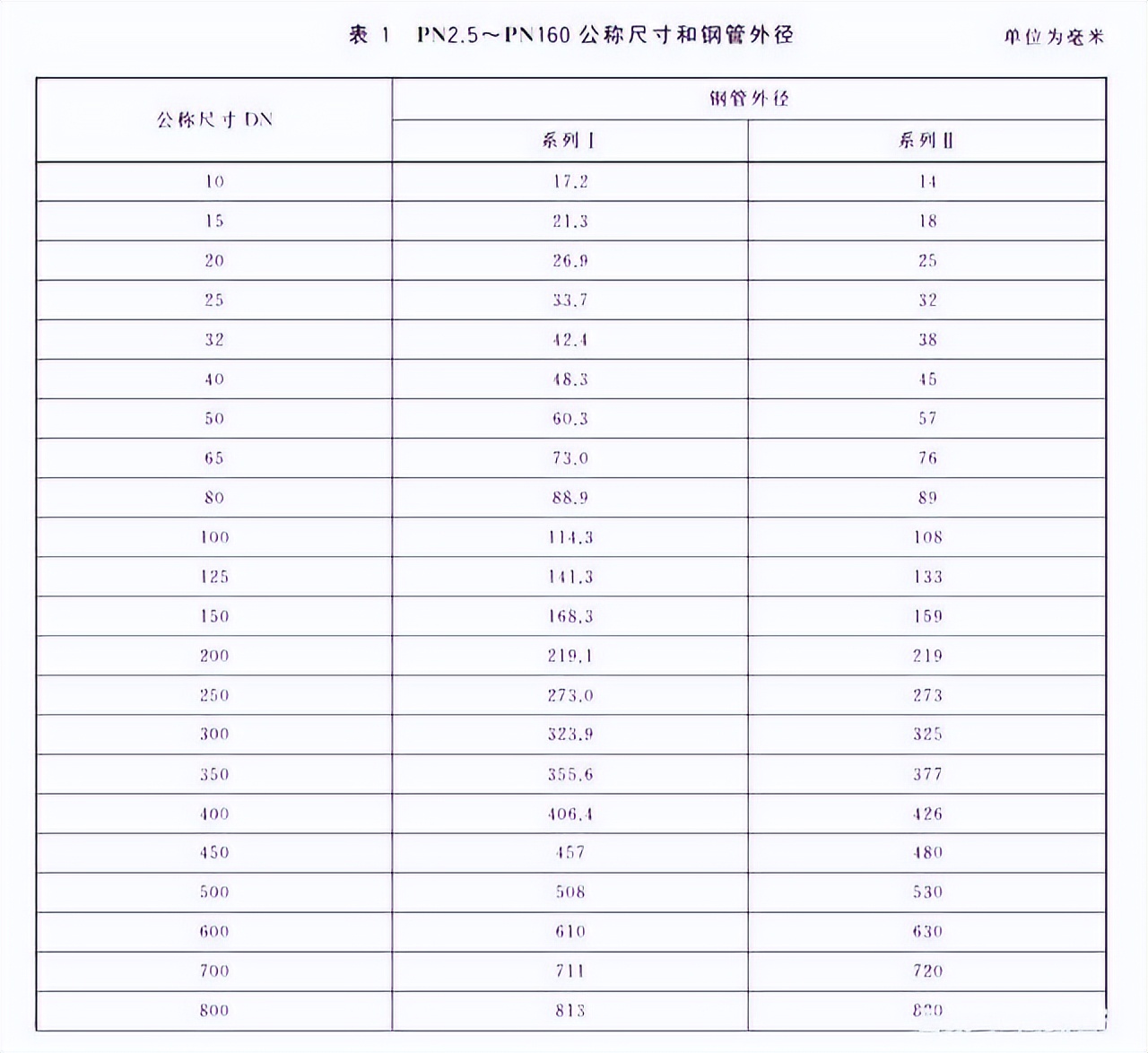

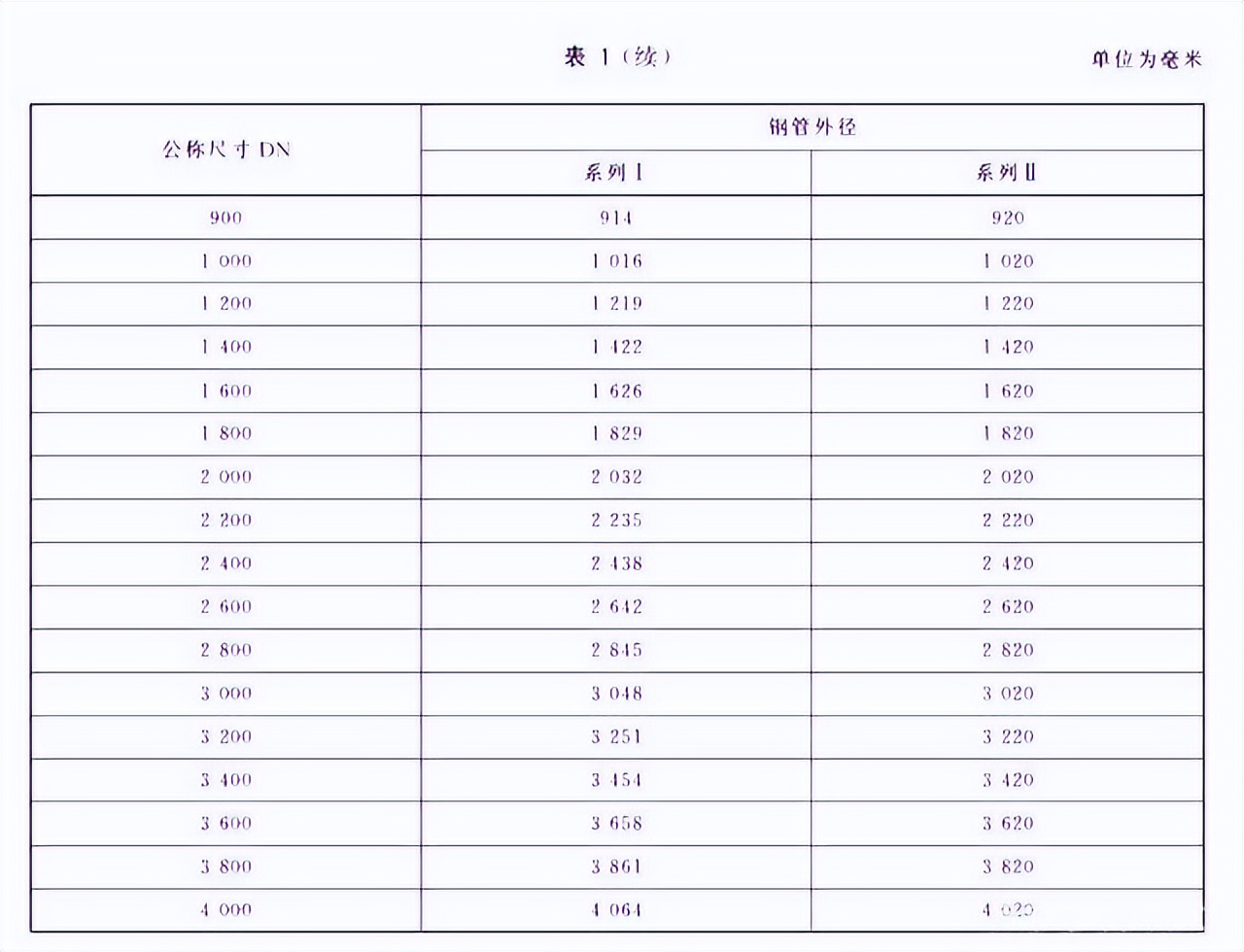

表1 PN2.5~PN160公称尺寸和钢管外径单位为毫米

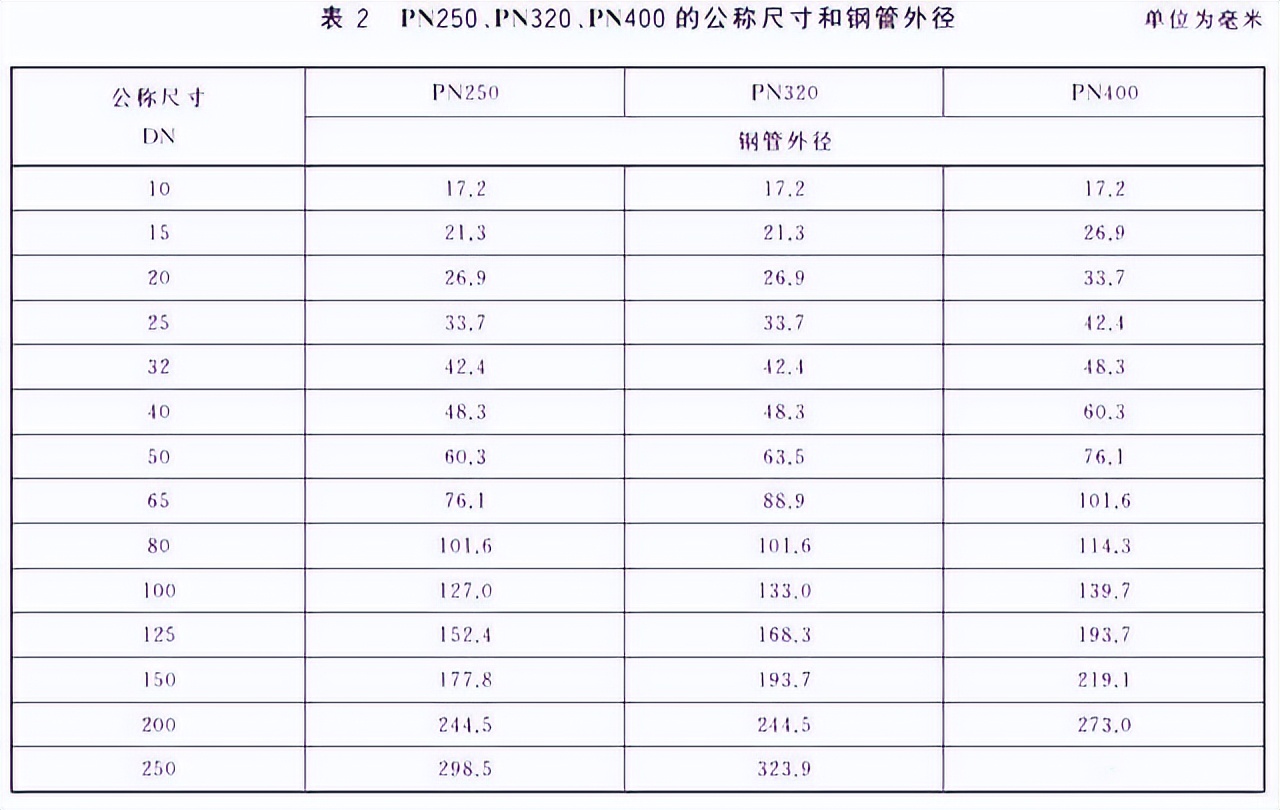

表2 PN250、PN320、PN400的公称尺寸和钢管外径
