容器支座第1部分：鞍式支座

1范围

1.1 本部分规定了鞍式支座的型式特征、系列参数及尺寸、材料、标记、制造技术要求及选用方法。

1.2 本部分适用于双支点支承的钢制卧式容器的鞍式支座。对多支点支承的卧式容器鞍式支座， 其结构型式和结构尺寸亦可参照本标准使用。

1.3 本部分鞍式支座设计条件：

鞍式支座设计温度：-40℃200℃。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口

GB/T 1804 一般公差未注公差的线性和角度尺寸的公差

3型式特征

鞍式支座分为轻型飞代号、重型:6代号:段两种。二］

重型鞍式支座按制作方式、包角及附带垫板情况分为5种型号，各种型号的鞍式支座结构特征 见表1。

鞍式支座分固定式（代号F）和滑动式（代号S）两种安装形式。

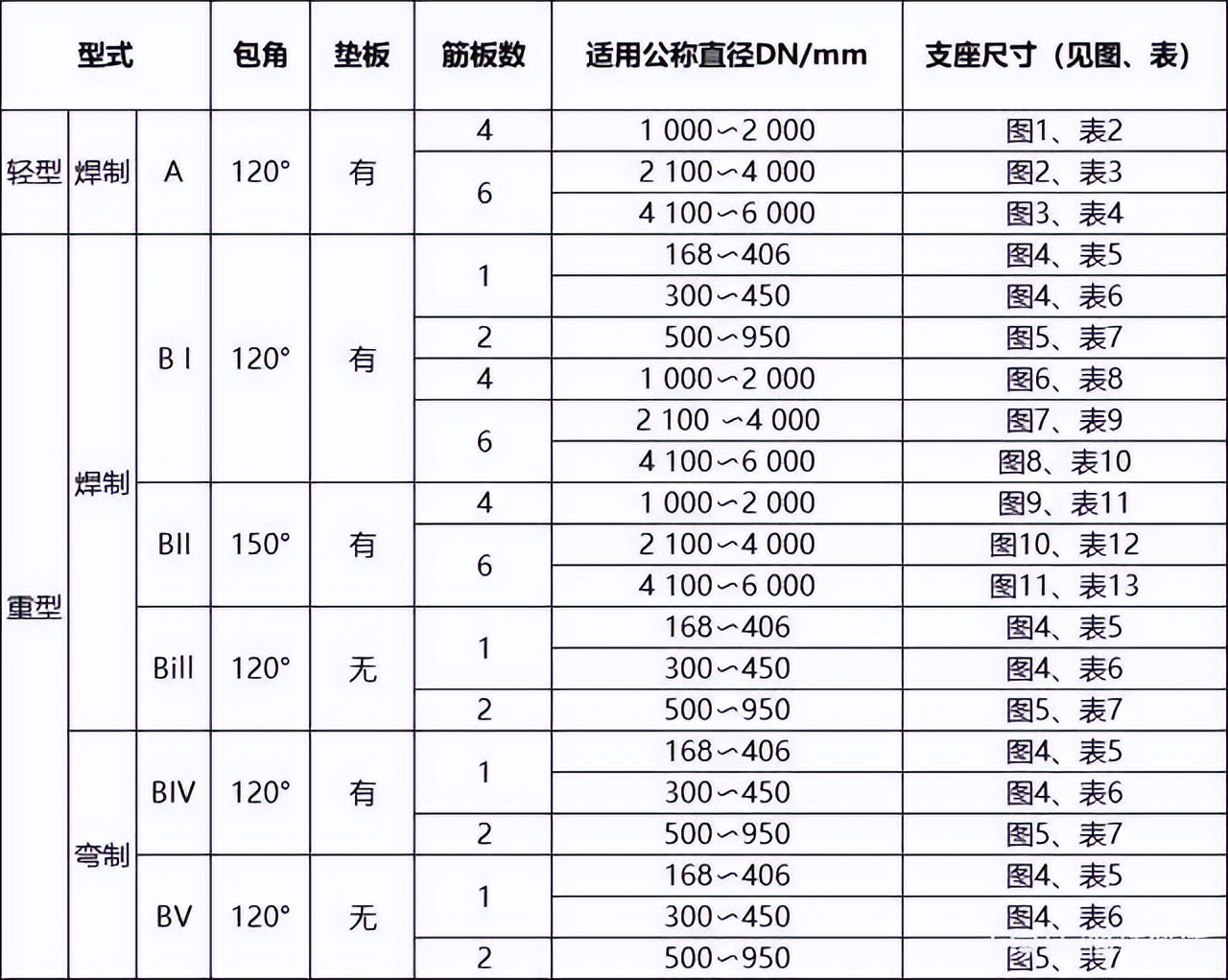

表1型式特征
