NB/T 47065—2018标准12-鞍式支座允许载荷「Q」的确定和受力分析

4 鞍式支座允许载荷Q的确定

GB/T 47042—2014《卧式容器》标准中对鞍式支座的允许载荷的计算有着明确的规定，本部分修订过程中依据GB/T 47042—2014《卧式容器》进行鞍式支座的允许载荷计算，为了方便使用者正确使用本部分，现将鞍式支座允许载荷的确定方法介绍如下：

4.1鞍式支座的受力分析

a）鞍式支座腹板水平拉应力：

b）地震载荷引起鞍式支座组合截面内的压应力:

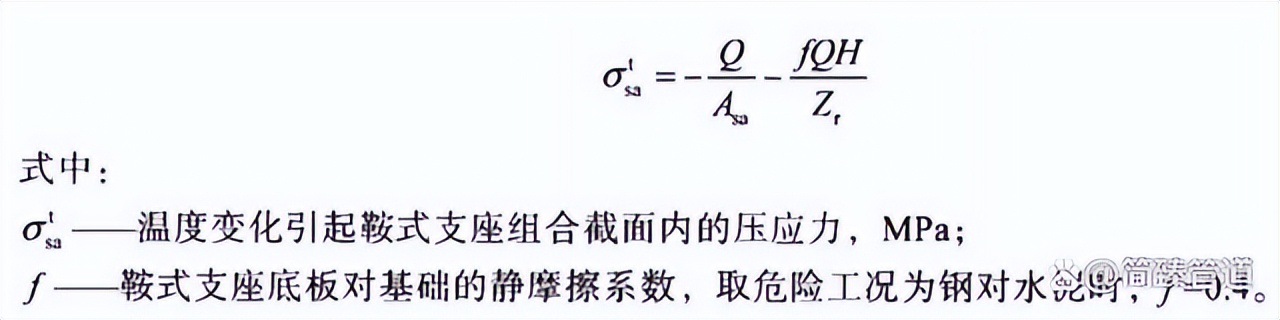

c）由温度变化引起鞍式支座组合截面内的压应力：

4.2 鞍式支座的允许载荷设计工况

以上表述了鞍式支座设计的三种工况，a）工况是核算鞍式支座腹板的拉应力，b）、c）工况同 属核算鞍式支座组合截面内的压应力。

在本部分的鞍式支座允许荷载的计算中，b）工况的水平地震力大于鞍式支座底板与基础静摩 擦力时（即z=0.05）为危险工况；c）工况的鞍式支座底板对基础的静摩擦系数取为钢对水泥时（即 /=0.4）为危险工况；因此，需要在b）、c）工况中进行比较。

b）工况的最危险工况时：

c）工况的最危险工况时：取钢对水泥，则:

经比较，b）工况最为苛刻，在本部分的鞍式支座允许载荷的计算中，取计算系数

作为鞍式支座组合截面内的压应力核算依据，可以基本涵盖地震设防烈度为9度的工况和最危险的温差 变化工况，拓宽了鞍式支座的使用范围。

因此本部分鞍式支座的允许载荷计算采用a）、c）工况进行，即：

4.3 鞍式支座允许载荷[Q]

a）按鞍式支座腹板水平拉应力确定:

b）按鞍式支座组合截面内的压应力确定：

c）鞍式支座材料的选用及[σ]的确定：

鞍式支座常用的材料为Q235B、Q345B和Q345R,本部分主要推荐Q345R为鞍式支座使用的材料，其取值为170Mpa,主要考虑以下因素：

1 ） Q345R材料的设计温度范围：-40℃200℃,基本满足了我国绝大部分寒冷地区对鞍式支座低温工况的要求；

2） Q345R材料是目前常用的压力容器材料，材料允许强度值[σ]取170Mpa,应用范围较广；

3）对于Q235B材料制作鞍式支座时，本部分给出了修正后的鞍式支座允许载荷；

4）对于其他材料制作鞍式支座时，应按Q345R材料初步确定其允许载荷，再用实际材料的许用应力值对其进行修正，从而确定鞍式支座的允许载荷。

d）鞍式支座允许载荷[Q]的确定：

鞍式支座的允许载荷是分别计算按鞍式支座腹板水平拉应力确定的[Q]水平方法和按鞍式支座腹板水平拉应力确定的[Q]组合截面法，取两者中小值，即：

NB/T 47065—2018标准-鞍式支座终，未尽事宜还请见谅。
